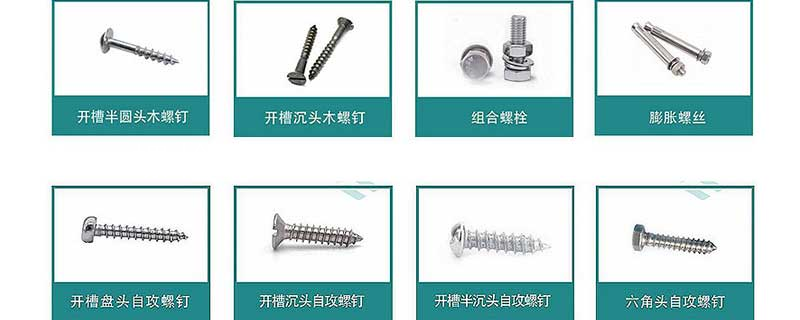

大家好今天来介绍螺栓的三维图(cad螺丝螺纹怎么画平面)的问题，以下是万千紧固件小编对此问题的归纳整理，来看看吧。
Solidworks如何画出一个螺栓三维图
首先你要查螺栓规格表，查到你需要画的螺栓的尺寸；然后用SolidWorks按照标准尺寸画就行了；具体的螺纹线可以在插入-特征-螺纹线里边直接画
cad螺丝螺纹怎么画
请参照以下步骤在CAD软件中画螺丝螺纹。1、首先在电脑上用CAD软件打开画了一部分的图纸，可以看到下图中的图纸就差螺纹了。2、然后分别画一条45°的斜线和一条120°的斜线，如下图所示。3、以中心线为起点，向上画一条长26.944的线段，这里画的是美制12#螺纹，26.944是该螺纹的大径，可以要根据所画的实际螺纹尺寸来画。4、然后以26.944线段的中点为起点，向右画一条直线。5、然后按照下图中的形状来修剪删除多余的线段。6、然后再画一条60°角的斜线，如下图所示。7、然后延长右边的短线
13
j88r
2017-12-22知道合伙人软件行家
（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形，牙型角为60°。②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹
8
好人100个77
2015-12-19TA获得超过6431个赞
第一步，用直线工具画如图1的图形，并将它转换成面域。 第二步，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并
百度网友f97d32b
2010-06-08
1.2.1.1 螺纹及螺纹紧固件的画法 (1) 外螺纹与内螺纹 螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。螺纹的倒角或倒圆部分也要画出。在垂直于螺纹轴线投影面的视图中，表示牙底的细实线只画圆3/4圈，此时螺杆或螺孔上的倒角投影不应画出。有效螺纹的终止界限，用粗实线表示。 现在还没到2级，发不了图片，我抄
板麦泷鸿飞
2019-11-03TA获得超过3753个赞
cad2006螺纹只能用弧线旋转做，2008开始里面有现成的。不过旋转出的效果是一样的。你先用pol做个6边形挤出高度再做一个圆柱体（cylinder）给出高度，再用弧（arc）做两个半圆把第二个半圆旋转15度或其它，把这两个半圆复N个后，再做一个小圆，用放样工具就可以做出螺纹了展开更多回答
cad三维中螺纹怎么画
第一步，用直线工具画如图1的图形，并将它转换成面域。第二步，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。第三步，操作菜单“视图”→“三维视图”→“后视”。
10
CAD机械
2016-07-22知道合伙人互联网行家
08的就好办多了输入Helix回车，跟着提示走，注意看你要画什么样的螺纹，螺纹的牙距是多少，就把弹簧的圈高定向为多少。最后画个牙纹的界面，输入命令REG给它面域一下，输入sweep（扫描）就就行了。 楼上：我可以很负责人的告诉你，画不出弹簧你根本就画不出螺纹！
adagioua
2009-07-15TA获得超过148个赞
第一步：加载THREAD.LSP(工具 AUTOLISP 加载应用程序）先在下面处下载。http://www.3dportal.cn/attach/down.php?id=96495（不能下载的我在后面传原代码）第二步：选俯视图L：画一条高25中心线。命令：Metric公称外径：12（画12mm螺纹）螺距：1.75（基本螺牙）起始点：（
以上就是小编对于螺栓的三维图 cad螺丝螺纹怎么画平面问题和相关问题的解答了，希望对你有用
